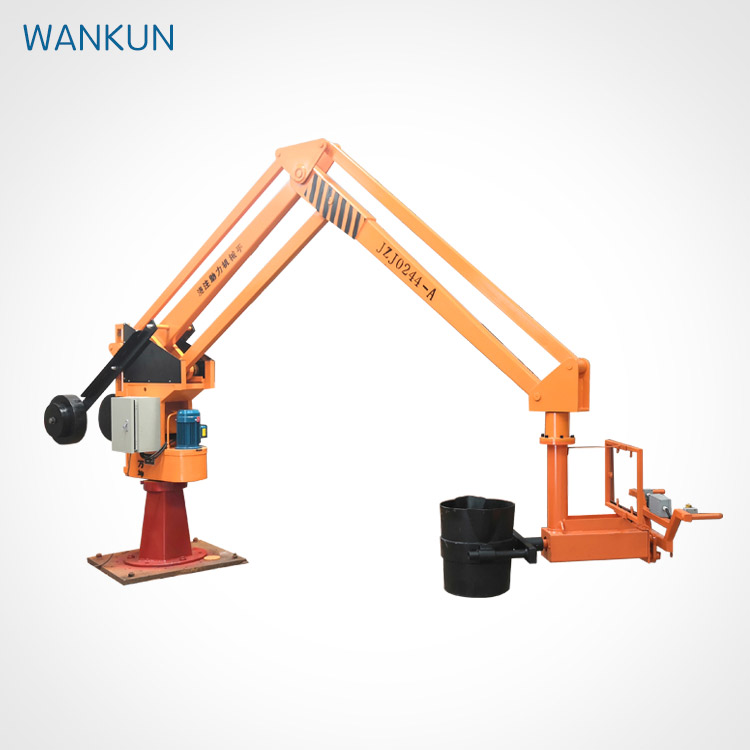

ZJZ সিরিজ হাইড্রোলিক casting manipulator একটি নতুন ধরনের casting এবং lifting সরঞ্জাম, নিম্নলিখিত বৈশিষ্ট্য সঙ্গে:

1, কোন ভ্রমণ সুইচ, সিলিন্ডারের নিজস্ব ভ্রমণ সীমাবদ্ধতা ব্যবহার করে, এবং একটি বাফার ডিভাইস।

2. হাইড্রোলিক সিস্টেমটি একটি নিরাপত্তা ডিভাইসের সাথে সরবরাহ করা হয়, যা অতিরিক্ত লোডের ক্ষেত্রে একটি নিরাপত্তা সুরক্ষা ফাংশন রয়েছে এবং ভারসাম্য ক্র্যানের অংশগুলির ক্ষতি এবং দুর্ঘটনা প্রতিরোধ করে।

3. Zjz সিরিজ ঢালাই ম্যানুয়ালার গতি সীমাবদ্ধতা এবং স্ব-ব্যাংকিং ফাংশন সঙ্গে সজ্জিত, যা ওজন আরো নমনীয়ভাবে হ্রাস করতে পারে এবং শক্তি খরচ সংরক্ষণ করতে পারে। ম্যানুয়ালার উচ্চ দক্ষতা লিফ্টিং এবং সঠিক অবস্থান এবং 300 কেজি মধ্যে ভারী বস্তুগুলির ইনস্টলেশন জন্য উপযুক্ত, বিশেষ করে মাঝারি এবং ছোট ফাউন্ডড্রির জন্য।

হাইড্রোলিক লোডিং ম্যানুয়ালার ভারী বস্তু লোডিং নিম্নলিখিত তিনটি ধরণের আন্দোলন সংশ্লেষণ মাধ্যমে অর্জন করা হয়:

1, vertical lifting একটি হাইড্রোলিক আন্দোলন

২. ম্যানুয়ালভাবে ফুসফুসের চারপাশে ঘুরুন

3. হাইড্রোজেনালভাবে হাঁটুন

মZJZ হাইড্রোলিক ঢালাই ম্যানুয়ালার ain প্রযুক্তিগত পরামিতি

টেবিল ১:

বাইরে আঁকা

কাঠামো এবং নীতি

JZJ সিরিজ হাইড্রোলিক লোডিং ম্যানুয়ালার পাঁচটি অংশের মধ্যে গঠিত হয়: ফুসফুস, ভারসাম্যপূর্ণ চার-হাইড্রোলিক সিস্টেম, হাইড্রোলিক সিস্টেম এবং বৈদ্যুতিক নিয়ন্ত্রণ, লোডিং ব্যাগ পরিবহন ডিভাইস।

১. ফুসফুস :

এই অংশটি ভিত্তিতে গঠিত,

ঘূর্ণিঝড় আসন, হাত আসন, স্থিতিশীল গাইড সমাবেশ, ইত্যাদি ভিত্তি একটি সিমেন্ট ভিত্তিতে সেট করা যেতে পারে (ভিত্তিক আকারের জন্য টেবিল দেখুন) বা একটি মোবাইল যানবাহন (মোবাইল) উপর স্থিতিশীল করা যেতে পারে। শরীরটি ঘূর্ণিঝড় আসন ঘূর্ণিঝড় ঘূর্ণিঝড় প্রায় 345 ডিগ্রী ঘূর্ণিঝড় ঘুরতে পারে।

2, ভারসাম্য চার সংযোগ রোড যন্ত্রপাতি:

এই অংশটি বড় আঙ্গুল, বড় আঙ্গুল জটিল আঙ্গুল, লিফট আঙ্গুল, লিফট আঙ্গুল জটিল আঙ্গুল, সংযোগ ট্যাব, সমর্থন প্লেট এবং ভারসাম্য ব্লক এবং অন্যান্য অংশগুলির মধ্যে গঠিত হয়। সমর্থন প্লেট এবং সংযোগ ট্যাবের মধ্যে হ্যান্ডেল পয়েন্টের দুটি দিকগুলি শরীরের গাইড রেলের উপর একটি একক লাইন বোলিং দ্বারা হ্রাসযোগ্যভাবে স্থানান্তরিত হয়। বড় আঙ্গুলের পিছনের শেষটি হাইড্রোলিক সিলিন্ডারের পিস্টন ট্যাবের মুখের সাথে সংযুক্ত হয়, এবং নির্ভুল ভারসাম্য ব্লকটি চারটি লিঙ্ক দিয়ে সংযুক্ত বড় আঙ্গুলের উপর ইনস্টল করা হয়, যা ভার

3. হাইড্রোলিক সিস্টেম:

সিস্টেমটি গিয়ার পাম্প, ইলেক্ট্রোম্যাগনেটিক দিকনির্দেশিত ভালভ, ইনপুট এবং প্রত্যাবর্তন তেল পাইপলাইন, নিরাপত্তা ভালভ, হাইড্রোলিক সিলিন্ডার ইত্যাদি থেকে গঠিত। যখন অপারেটর চাপ, উচ্চতা (বা পতন) বোতাম, ইলেক্ট্রোম্যাগনেটিক ভালভের মাধ্যমে হাইড্রোলিক তেল সিলিন্ডার, নীচের ক্যাম্পাসে, পিস্টন পাউডার নিচে (বা উপরে) চাপ, চার লিঙ্ক লেভেল নীতি দ্বারা, যাতে ভারী বস্তুর উত্থান গতি চালান।

যখন লিফ্টিং ওজন উল্লেখযোগ্য ওজন 1.1 গুণ অতিক্রম করে, নিরাপত্তা ভালভটি খোলা এবং আউট করা হয়, যাতে ওজনটি উঁচু করা যায় না, যাতে সমগ্র হাইড্রোলিক ভারসাম্য ক্র্যানের নিরাপত্তা রক্ষা করা যায়।

4. বৈদ্যুতিক নিয়ন্ত্রণ অংশ:

এই অংশটি মোটর, প্লাস্টিকের ক্ষেত্রের সার্কিট ব্রেকার, ফিউস, নিয়ন্ত্রণ বোতাম, এসি কনটেক্টর, ছোট রেল, নিয়ন্ত্রণ ট্রান্সফরমার ইত্যাদি (চিত্র 2 দেখুন)। মেশিনটি তিন ফেজ 380V, 50HZ শক্তি সরবরাহ (তিন ফেজ চার লাইন), নিরপেক্ষ লাইন শক্তিশালীভাবে সংযুক্ত করা উচিত।

24V পাওয়ার সরবরাহ ব্যবহার করুন. পাওয়ার সরবরাহ লাইনটি চেম্বারের নিচ থেকে বা বৈদ্যুতিক বাক্সের বাম দিকে চালানো যেতে পারে. যখন এয়ার সুইচটি চালু হয়, তখন স্প্রেটারের স্বয়ংক্রিয় পুনরুদ্ধার বোতাম সবসময় চালু হয়, এবং সিস্টেমটি রিমোট কন্ট্রোল চালু হওয়ার পরে কাজ শুরু করে।

স্লিং

5. বিস্তৃত অংশ:

তথ্য অংশটি একটি যোগাযোগ নিয়ন্ত্রণ ডিভাইস এবং একটি হ্রাস্টোনাল মো ঘূর্ণায়মান ডিভাইস থেকে গঠিত হয়। রেও বাও একটি ফ্রেম কম্পিউটিং পেতে। ড্রপ-কন্ট্রোল রঙের মাধ্যমে, ড্রপটি সৃজনশীল ভবনটিতে উঁচু এবং নিচে চলাচল করতে নিয়ন্ত্রণ করা যেতে পারে, এবং হ্যান্ডব্রেকটি ঘূর্ণায়মান করার জন্য চাপানো যেতে পারে। হ্রাস্টোনাল ঘূর্ণায়মান ডিভাইসটি অপারেটরকে সহজেই প্রয়োগ করতে সক্ষম করে। ড্রপ ইনস্টলেশন ফ্রেমটি ড্রপ সঙ্গে সংযুক্ত করা উচিত।

প্যাকেজিং, পরিবহন, ইনস্টলেশন এবং মিশন

1. প্যাকেজিং, পরিবহন এবং সংগ্রহ

শিপিংয়ের সময়, পুরো মেশিনটি বিশেষ পরিবহন নীচের ফ্রেমে সংযুক্ত করা হয়, এবং ভারসাম্যপূর্ণ চার বারের সংযোগটি একটি স্থিতিশীল প্লেটের সাথে ফুসফুসের উপর সংযুক্ত করা হয়, যাতে এটি ফিরে ও ফিরে ছড়াতে পারে না।

যন্ত্রপাতি এবং জ্বালানি ট্যাংক অংশ বৃষ্টির সাথে নরম ছিল। পুরো মেশিনটি তিনটি অংশে বিভক্ত করা যেতে পারে: ফুসফুস, ভারসাম্যপূর্ণ চার বার লিঙ্কিং যন্ত্রপাতি এবং প্যাকেজিং এবং পরিবহনের জন্য কন্ট্রো ওজনের উপাদানগুলি। চার্ট অনুযায়ী অংশ সমাবেশ মেশিন, সতর্কতা এবং স্থিতিশীল গাইড প্লেটগুলি ছেড়ে দেয়, উপরের হাতগুলিতে ক্রান্টারের পরে, চার বার লিঙ্কিং ভারসাম্য করার জন্য, চালানোর হাত, উচ্চ গাইডের স্তরের উচ্চ গাইডের স্তরে হাতগুলির উভয় পাশে হাতগুলির সমর্থন প্লেটের সাথে সম

2. ইনস্টলেশন এবং কমিশনিং

মেশিনটি ইনস্টল করার আগে দয়া করে নির্দেশাবলীটি সাবধানে পড়ুন। ইনস্টলেশনের সময়, বেস্ট ফাউন্ডেশন প্ল্যাটফর্মের স্তরকে ক্যালিব্রেট করুন এবং তারপর ফাউন্ডেশনটিতে পুরো মেশিনটি স্থাপন করুন। একই উচ্চতায় সর্বোচ্চ কাজের রেডিয়ামে স্প্রেডারটি তুলুন এবং 340 ডিগ্রি সার্কুলার আন্দোলন করুন। তৃতীয় সমতুল্য পয়েন্টে স্প্রেডারের হাইড্রোজেন্ট পয়েন্টটি খুঁজে বের করুন এবং তিনটি পয়েন্টের হাইড্রোজেন্ট ভুলটি 15 মিমি অতিক্রম করবে না। তিন ফেজ 380V, 50HZ কাজের শক্তি সরবরাহের সাথে সং

নিরাপত্তা বিষয়ে মনোযোগ দিন

1. পাওয়ার মেশিনে প্রবেশ করার আগে, তিনটি সুরক্ষা সুরক্ষা সুইচ ইনস্টল করা উচিত।

2, মেশিনের স্কেলটি ভূপাতিত করা উচিত (পিই লাইন), এবং ভূপাতিত ভাল।

3. রক্ষণাবেক্ষণের জন্য বৈদ্যুতিক বাক্সের কভার খুলার আগে, বাইরের বিদ্যুৎ সরবরাহটি প্রথমে বন্ধ করা উচিত।

4. বহিরাগত কাজ করার সময়, বৃষ্টি প্রতিরোধী এবং ধুলো প্রতিরোধী পদক্ষেপ গ্রহণ করা উচিত. এটি কঠোরভাবে বিদ্যুৎ সরঞ্জামগুলিতে বৃষ্টি বা ট্যাংক প্রবেশ করার জন্য বৃষ্টি নিষিদ্ধ।

5, দূরবর্তী ট্রান্সমিটার ব্যাটারি প্রতিস্থাপন করতে দুই মাস (ব্যবহার উপর নির্ভর করে) করা উচিত।

লুব্রিকেশন

1. মেশিনের প্রতিটি অংশের রোলিং লেয়ার ক্যালসিয়াম তেল দ্বারা lubricated হয়, পরিষ্কার করা হয় এবং প্রতি ছয় মাসে একবার প্রতিস্থাপন করা হয়।

2. সামনে এবং পিছনে স্থিতিশীল গাইড রেল এবং রোলার মধ্যে যোগাযোগ পৃষ্ঠ মাসে একবার ক্যালসিয়াম চর্বি সঙ্গে lubricated হয়।

3, তেল ট্যাংক 32# ~ 48# অ্যান্টি-ড্রেস হাইড্রোলিক তেল, তেল পৃষ্ঠ তেল উইন্ডো তেল পৃষ্ঠ লাইন 10 মিমি নীচের নিচে না করা উচিত, পরিবেশের ব্যবহার অনুযায়ী হাইড্রোলিক তেল মডেল, প্রতি ছয় মাসে পরিষ্কার, একবার প্রতিস্থাপন।

২. ইলেকট্রিক স্কেম্যাটিক ডিগ্রী

টেবিল ২:

চিত্র 5

হাইড্রোলিক সিস্টেমের পরিকল্পনা
